Ни одно решение о продлении срока службы оборудования или о его выводе из эксплуатации не принимается «на глаз». В основе любого объективного вывода лежит техническое диагностирование — комплекс работ по определению фактического состояния технического устройства, его дефектов и остаточного ресурса. Именно диагностирование даёт эксперту количественные данные о толщине стенок, скрытых трещинах, коррозии и деформациях, без которых экспертиза промышленной безопасности превратилась бы в формальность. Современные методы неразрушающего контроля позволяют «заглянуть» внутрь металла, не разрушая конструкцию и не останавливая надолго производство. Такие работы выполняют лаборатории неразрушающего контроля в составе аккредитованных организаций; для объектов нефтяной, газовой, химической, металлургической и пищевой промышленности техническое диагностирование и экспертизу проводит, в частности, https://prompb.ru/. Ниже разберём основные методы диагностирования — визуальный контроль, толщинометрию, ультразвук, вибродиагностику, тепловизионный контроль — и логику их выбора.

Что такое техническое диагностирование

Техническое диагностирование — это определение технического состояния объекта с установленной достоверностью: выявление дефектов, оценка их опасности, прогноз работоспособности. Применительно к опасным производственным объектам диагностирование решает три задачи: обнаружить дефекты и повреждения, измерить их параметры, а затем на основе этих данных оценить возможность дальнейшей безопасной эксплуатации и остаточный ресурс.

Основной инструмент диагностирования — методы неразрушающего контроля (НК), то есть методы, позволяющие оценить состояние металла без нарушения целостности конструкции и её пригодности к эксплуатации. В отличие от разрушающих испытаний, которые проводят на образцах и которые уничтожают исследуемый фрагмент, неразрушающий контроль применяется непосредственно к работающему оборудованию. Ни один метод не универсален: каждый чувствителен к определённому типу дефектов и имеет свои ограничения, поэтому на практике методы комбинируют, выстраивая программу диагностирования под конкретный объект.

Визуальный и измерительный контроль (ВИК)

Визуальный и измерительный контроль — базовый и обязательный метод, с которого начинается любое обследование. Несмотря на кажущуюся простоту, ВИК даёт огромный объём информации. Специалист осматривает поверхность объекта, выявляя видимые дефекты: коррозию, эрозию, трещины, вмятины, выпучины, отслоение защитных покрытий, дефекты сварных швов, следы протечек и перегрева.

Измерительная составляющая метода предполагает применение простого инструмента — линеек, штангенциркулей, шаблонов сварщика, луп, эндоскопов — для количественной оценки обнаруженных отклонений: размеров дефектов, геометрии сварных швов, зазоров, смещений. Именно ВИК определяет, какие зоны требуют углублённого контроля другими методами. Пропущенный на этом этапе дефект может остаться незамеченным, поэтому визуальный контроль выполняется тщательно и по всей доступной поверхности объекта.

Ультразвуковая толщинометрия

Толщинометрия — один из самых востребованных методов при диагностировании сосудов, трубопроводов и резервуаров. Ультразвуковой толщиномер измеряет фактическую толщину стенки, фиксируя время прохождения ультразвукового импульса от поверхности до противоположной стенки и обратно. Метод не требует доступа к внутренней поверхности и позволяет измерять толщину с высокой точностью в любой доступной точке.

Практическая ценность толщинометрии в том, что она напрямую показывает степень коррозионного и эрозионного износа. Сравнивая измеренную толщину с исходной проектной и зная время эксплуатации, эксперт вычисляет среднюю скорость утонения стенки и прогнозирует, через какой срок она достигнет минимально допустимого значения. Эти данные — ключевые при расчёте остаточного ресурса. Толщинометрию проводят по сетке контрольных точек, уделяя особое внимание зонам, наиболее подверженным износу: днищам, врезкам, отводам, участкам с застойными зонами.

Ультразвуковой контроль (УЗК)

Ультразвуковой контроль — метод обнаружения внутренних дефектов металла и сварных соединений. В отличие от толщинометрии, которая измеряет геометрию, УЗК направлен на выявление несплошностей: трещин, непроваров, шлаковых включений, пор, расслоений. Принцип основан на том, что ультразвуковая волна, встречая на своём пути дефект, отражается от него, и дефектоскоп фиксирует этот отражённый сигнал, показывая его на экране.

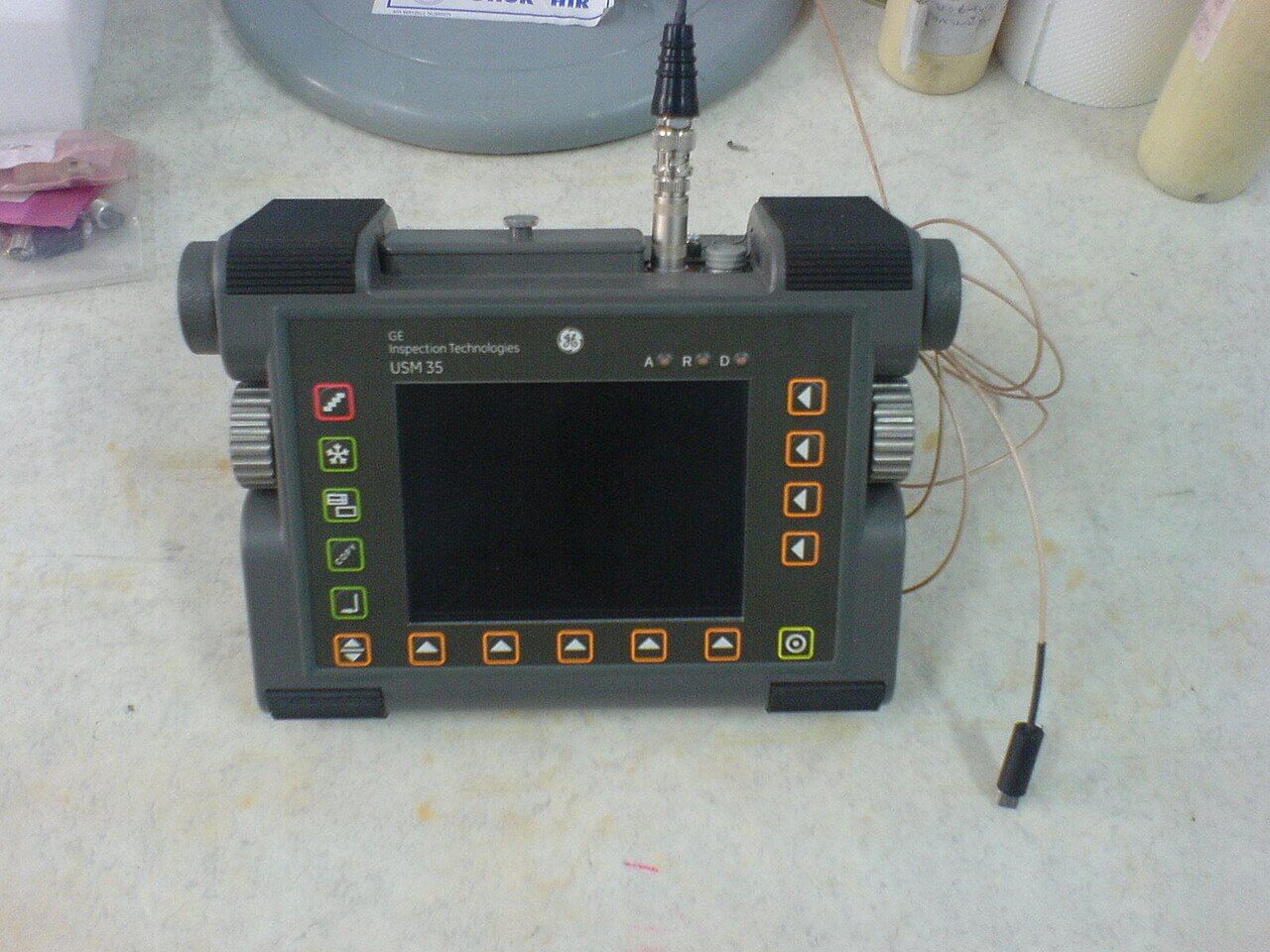

УЗК — высокочувствительный метод, позволяющий обнаруживать дефекты, недоступные визуальному контролю, и точно определять их расположение по глубине. Он широко применяется для контроля сварных швов сосудов, трубопроводов, металлоконструкций. Современные ультразвуковые дефектоскопы фиксируют координаты и амплитуду сигнала, а более сложные системы (например, с фазированными решётками) формируют наглядное изображение внутренней структуры сварного соединения. Достоверность метода во многом зависит от квалификации оператора, поэтому УЗК выполняют аттестованные специалисты лаборатории неразрушающего контроля.

Вибродиагностика

Вибрационная диагностика применяется прежде всего к динамическому оборудованию — насосам, компрессорам, вентиляторам, электродвигателям, редукторам. Любой вращающийся механизм создаёт вибрацию, и по её характеру можно судить о техническом состоянии узлов. Дисбаланс роторов, расцентровка валов, износ подшипников, дефекты зубчатых передач, ослабление креплений — каждый из этих дефектов проявляется в спектре вибрации характерным образом.

Вибродиагностика ценна тем, что позволяет выявлять зарождающиеся неисправности задолго до отказа, не разбирая машину. Датчики фиксируют уровень и спектр вибрации, а анализ полученного сигнала показывает, какой именно узел и по какой причине начинает выходить из строя. Это основа предиктивного обслуживания: вместо ремонта по расписанию или после аварии оборудование обслуживают по фактическому состоянию, что снижает и затраты, и риск внезапных отказов ответственного оборудования на ОПО.

Тепловизионный и другие методы контроля

Тепловизионный (инфракрасный) контроль основан на регистрации теплового излучения объекта. Тепловизор строит температурную карту поверхности, на которой аномальные зоны — перегрев, локальные потери тепла, нарушения изоляции — видны как участки с отклоняющейся температурой. Метод применяют для контроля состояния футеровки печей и котлов, тепловой изоляции трубопроводов, электрооборудования, выявления мест утечек и застойных зон. Его преимущество — бесконтактность и возможность обследовать объект под нагрузкой, в рабочем режиме.

Помимо перечисленных, в диагностировании применяются и другие методы неразрушающего контроля:

• Магнитопорошковый контроль — выявление поверхностных и подповерхностных трещин на ферромагнитных материалах с помощью магнитного поля и индикаторного порошка.
• Капиллярный контроль — обнаружение поверхностных дефектов с помощью проникающих жидкостей (пенетрантов), эффективен для нержавеющих сталей и цветных металлов.
• Вихретоковый контроль — быстрая проверка поверхностей и труб теплообменников на трещины и коррозию за счёт наведённых вихревых токов.
• Радиографический контроль — просвечивание сварных соединений рентгеновским или гамма-излучением с получением снимка внутренней структуры.
• Акустико-эмиссионный контроль — регистрация сигналов, которые излучают развивающиеся дефекты под нагрузкой, что позволяет контролировать объект целиком.

Как выбирают методы диагностирования

Выбор методов — это не произвольный набор, а обоснованная программа, которую составляют исходя из типа объекта, условий его работы и ожидаемых механизмов повреждения. При планировании учитывают несколько факторов:

• Тип и назначение объекта. Для сосудов под давлением на первый план выходят толщинометрия и контроль сварных швов; для динамического оборудования — вибродиагностика; для теплотехнических объектов — тепловизионный контроль.
• Вероятные механизмы повреждения. Коррозия требует толщинометрии, усталость и трещинообразование — ультразвукового, магнитного или капиллярного контроля, перегрев — тепловизионного.
• Материал и доступность зон контроля. Для нержавеющих сталей вместо магнитопорошкового применяют капиллярный метод; труднодоступные участки обследуют эндоскопами.
• Требования нормативных документов. Отраслевые ФНП и методики нередко прямо предписывают перечень обязательных методов для конкретных видов оборудования.

Как правило, ни один метод не применяется изолированно: их сочетают, чтобы перекрыть слабые стороны каждого. Например, визуальный контроль выявляет зоны риска, толщинометрия оценивает износ, ультразвук проверяет сварные швы, а расчёт на основе всех данных даёт итоговую оценку остаточного ресурса. Такой комплексный подход обеспечивает достоверность вывода, который затем ложится в основу заключения экспертизы промышленной безопасности.

Частые вопросы

Обязательно ли останавливать оборудование для диагностирования? Не всегда. Ряд методов — тепловизионный и вибрационный контроль — выполняется на работающем оборудовании. Однако для внутреннего осмотра, толщинометрии и контроля сварных швов объект обычно выводят из работы и подготавливают.

Какой метод самый точный? Универсального «самого точного» метода нет — каждый чувствителен к своему типу дефектов. Достоверный результат даёт именно комбинация методов, подобранная под конкретный объект и ожидаемые повреждения.

Кто проводит техническое диагностирование? Аттестованные специалисты лаборатории неразрушающего контроля в составе организации, имеющей необходимую аккредитацию и лицензию. Квалификация оператора напрямую влияет на достоверность результата.

Как результаты диагностирования связаны с экспертизой? Данные диагностирования — фактическая основа заключения ЭПБ. Именно по ним рассчитывают остаточный ресурс и делают вывод о возможности дальнейшей эксплуатации объекта.

Техническое диагностирование — это фундамент, на котором держится вся система оценки промышленной безопасности. Современные методы неразрушающего контроля позволяют объективно, без разрушения конструкции определить фактическое состояние оборудования: измерить износ, найти скрытые дефекты, спрогнозировать ресурс. Грамотно составленная программа диагностирования и квалифицированное её выполнение превращают набор измерений в обоснованный вывод о том, можно ли безопасно эксплуатировать объект дальше. Поэтому к выбору методов и исполнителя стоит подходить так же ответственно, как и к самой экспертизе, — ведь именно от достоверности диагностики зависит безопасность людей и производства.
